【STM32H723ZG入門⑦】共通FW基盤編 | ディレクトリ構成とレイヤ構造の構築

この記事でできること

再利用可能な共通ファームウェア基盤を構築できる
長期保守を前提としたディレクトリ構成を設計できる
app / drv / plat / utils / mw によるレイヤ分離アーキテクチャを定義できる
main.c を最小化し、アプリケーションを外部へ分離できる
third_partyライブラリを再現可能な形で管理できる
git clone 直後からビルド可能なテンプレートを用意できる

はじめに

作業量が多すぎて少し疲弊気味な jin@GoldearNetworksです。

STM32プロジェクトを新規に立ち上げるたびに、CubeMX生成コードの整理やディレクトリ構成の再検討、過去プロジェクトからのコード流用といった作業が発生します。一見すると小さな手間ですが、案件数が増えるにつれて構造のばらつきや責務の混在が発生し、保守性や再利用性が低下していきます。

そこで本記事では、STM32H723ZGを対象に、全プロジェクトで共通利用できるファームウェア基盤を構築します。目的は「今だけ動く構成」ではなく、長期保守可能かつ再利用可能な設計を最初から定義することです。

開発環境

本記事では、以下の環境で動作確認を行っています。

開発基板：STM32H723ZG
開発環境：STM32CubeIDE
MCU設定：STM32CubeMX
OS：Windows11 24H2

なお、本記事の内容はSTM32H7シリーズに限らず、他のSTM32シリーズでも同様の考え方で適用可能です。

全体の流れ

本記事では、共通ファームウェア基盤を以下の手順で構築していきます。

ディレクトリ構成の設計方針を決定する
レイヤ分離アーキテクチャを定義する
main.c を最小化し、アプリケーションの起動フローを整理する
third_party 管理方針を決定し、再現可能ビルドを実現する
テンプレートとしてビルド確認を行う

単なるフォルダ整理ではなく、責務分離と依存方向を明確にした構造設計を行うことが本記事の主題です。

Step1. ディレクトリ構成の設計方針を決める

最初に決めるべきことは、フォルダ名ではなく「設計方針」です。本基盤では、以下の方針を採用します。

アプリケーションロジックとハードウェア依存部分を明確に分離する
MCU依存コードを最下層に閉じ込める
再利用可能な構造を前提に設計する
新規プロジェクトで迷わない階層構造にする

なお、STM32関連の解説記事では、動作確認を優先して main.c に全ての処理を集約している例をよく見かけます。しかし、テンプレートとして再利用する基盤では、初期段階から責務分離と依存方向を明確にしておかないと、すぐに構造が破綻します。本記事では、あえて main.c を最小化し、ロジックを外部へ分離する方針で構築を進めます。

Step2. レイヤ分離アーキテクチャの定義

本プロジェクトでは、ユーザーが管理するコードを<project>/User配下に集約します。CubeMX生成コード（Core / Drivers / Middlewares）とは物理的に分離し、責務の混在を防止します。User配下のレイヤは、以下の構造を採用します。

app：アプリケーションロジック
drv：デバイス／機能ドライバ
mw：ミドルウェアおよび移植層
plat：MCU／ボード依存層
utils：共通ユーティリティ
third_party：外部ライブラリ

依存方向ルール（絶対遵守）は以下の通りです。

依存は一方向のみ：app → drv → mw → plat
utils は横断的に利用可能（ただし、上位レイヤは参照不可）
逆方向依存の禁止
app から plat への直接アクセス禁止
app から mw 直接呼び出しの禁止
drv から app 参照の禁止
third_party の直接 include 禁止

ビルドとは直接関係しない成果物・補助コードは、以下のディレクトリに分離して格納します。

User/__docs：設計メモ、図、記事下書きなど
User/__scripts：セットアップ・生成・保守スクリプト
User/__tests：テストコード、試験用スタブ、検証用プログラム
User/__tools：ホスト側ツール、変換スクリプト、補助ユーティリティ

先頭に __ を付けることで、「アプリ本体のレイヤ（app/drv/mw/plat/utils/third_party）」と視覚的に区別しやすくし、ビルド対象からも切り離しやすくしています。

実際のディレクトリ構造

User/
├─app
│  ├─Inc
│  └─Src
├─drv
│  ├─Inc
│  └─Src
├─mw
│  ├─Inc
│  └─Src
├─plat
│  ├─bsp
│  ├─Inc
│  └─Src
├─third_party
├─utils
│  ├─Inc
│  └─Src
├─_docs
├─_scripts
├─_tests
└─_tools

Step3. main.c最小化とアプリ起動フローの整理

本基盤では、CubeMX生成コードにアプリケーションロジックを書き込まない方針とします。そのため、main.c は最小限の初期化とアプリ起動のみを担当します。

HAL初期化
システムクロック設定
周辺初期化（CubeMX生成）
アプリ初期化呼び出し（app_boot）
アプリメインループ呼び出し（app_run_forever）

アプリケーション側の起動フローは、以下の2関数に分離します。

app_boot()：初期化処理
app_run_forever()：メインループ処理

この分離により、main.c の肥大化を防ぎ、テンプレートとして再利用しやすい構造を維持できます。

Step4. third_party管理と再現可能ビルドの仕組み

外部ライブラリは User/third_party 配下に集約します。アプリケーション層から直接参照しない構造とします。

third_party の物理的分離
直接 include の禁止
スクリプトによる取得・配置
リポジトリの肥大化防止
再現可能ビルドの維持

特に外部ライブラリを直接リポジトリに取り込むのではなく、スクリプトによって同一構成を再生成できる状態を保持します。これにより、環境差や個人依存を排除し、長期保守可能なテンプレート構造を維持します。

Step5. 実際にテンプレートとして使ってみる（ビルド確認）

ここでは、作成した共通FW基盤をテンプレートとして扱い、STM32CubeIDEでインポートしてビルドできることを確認します。

リポジトリの取得（git clone）
必要な third_party のセットアップ
STM32CubeIDE へのインポート
ビルド実行

ここでは Windows11 24H2 を例に作業を進めていきます。

リポジトリの取得

下記リポジトリを git clone および ZIPダウンロードして展開します。

GitHub - jin820-dev/GN-fw_core_stm32: Layered firmware core framework (app/drv/plat/utils) for reusable STM32 and embedded projects.

Layered firmware core framework (app/drv/plat/utils) for reusable STM32 and embedded projects. - jin820-dev/GN-fw_core_s...

Windows で git を使う場合は TortoiseGit があると便利です。

TortoiseGit – Windows Shell Interface to Git

third_party のセットアップ

必要な外部ライブラリは、git clone したディレクトリに移動して、用意したスクリプトを実行することで取得・配置します。

> cd <repo_dir>
> powershell -ExecutionPolicy Bypass -File User/_scripts/setup_third_party_ssd1306.ps1

Checking git...
Cleaning old temp...
Cloning SSD1306 repo...
Cloning into 'E:\git\GN-fw_core_stm32\User\_tmp_ssd1306'...
remote: Enumerating objects: 61, done.
remote: Counting objects: 100% (61/61), done.
remote: Compressing objects: 100% (57/57), done.
remote: Total 61 (delta 8), reused 37 (delta 1), pack-reused 0 (from 0)
Receiving objects: 100% (61/61), 751.20 KiB | 25.90 MiB/s, done.
Resolving deltas: 100% (8/8), done.
Copying required files...
  + ssd1306.c  <=  E:\git\GN-fw_core_stm32\User\_tmp_ssd1306\ssd1306\ssd1306.c
  + ssd1306.h  <=  E:\git\GN-fw_core_stm32\User\_tmp_ssd1306\ssd1306\ssd1306.h
  + ssd1306_fonts.c  <=  E:\git\GN-fw_core_stm32\User\_tmp_ssd1306\ssd1306\ssd1306_fonts.c
  + ssd1306_fonts.h  <=  E:\git\GN-fw_core_stm32\User\_tmp_ssd1306\ssd1306\ssd1306_fonts.h
  + ssd1306_conf.h  <=  E:\git\GN-fw_core_stm32\User\_tmp_ssd1306\examples\oled-tester\firmware\i2c\ssd1306\ssd1306_conf.h
  + LICENSE  <=  E:\git\GN-fw_core_stm32\User\_tmp_ssd1306\LICENSE
  + README.md  <=  E:\git\GN-fw_core_stm32\User\_tmp_ssd1306\README.md
Patching ssd1306_conf.h for STM32H7...

=========================================
 SSD1306 setup complete!
 You can build immediately.
=========================================

STM32CubeIDE へインポート

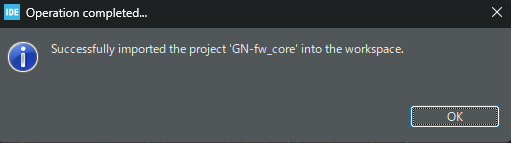

.project をダブルクリックで STM32CubeIDE を起動します。以下のダイアログが出れば成功です。
また同名のプロジェクトファイルがあるとインポートできないので、すでにインポート済みのプロジェクトを閉じてください。（ファイル削除に注意）

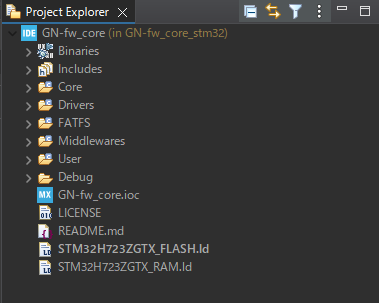

インポート後のプロジェクトディレクトリは以下のようになっています。

ビルド実行

Build を実行し、エラーなくコンパイル・リンクが完了することを確認します。include path 等のビルド設定は .cproject に保存されているため、clone 後に追加設定は不要です。

Finished building target: GN-fw_core.elf

arm-none-eabi-size  GN-fw_core.elf
arm-none-eabi-objdump -h -S GN-fw_core.elf  > "GN-fw_core.list"
   text	   data	    bss	    dec	    hex	filename
  53624	    128	   5120	  58872	   e5f8	GN-fw_core.elf
Finished building: default.size.stdout

Finished building: GN-fw_core.list

10:58:08 Build Finished. 0 errors, 1 warnings. (took 3s.19ms)

なお、一部の自己診断用コードを無効化しているため、未使用関数に関する warningが出力される場合があります。本記事の動作確認には影響ありません。将来的には、未使用コードの整理またはコンパイル条件の分離によりwarning 0を目指します。

この確認により、本リポジトリが「git clone → セットアップ → CubeIDE import → build」まで再現可能であることが分かります。
